Fiches Ressources TopSolid'Mold

Ces fiches correspondent aux difficultés les plus souvent rencontrées dans les exercices de CAO de moule.

Methode_CAO_moule_TopSolid_Mold (Pdf, 58 Ko) : Procédure générale pour un moule avec noyau, broches, éjecteurs simples et tubulaires. Fichier pièce pour s'entraîner : Boitier_Inferieur_V2 (Zip, 315 Ko)
Surface_piece_projetee_pdj (PDF, 88 Ko) : Positionnement de la pièce dans le moule et mesure de la surface projetée au plan de joint. Fichier pièce : Doigt_mobile_pince (Zip, 41 Ko)
Ligne_de_joint_TopSolid_Mold (PDF, 54 Ko) : Aide à la création d'une ligne de joint lorsqu'il faut imprimer des contours sur une pièce. Fichier pièce pour s'entraîner : Doigt_fixe_pince (TopSolid, 32 Ko)
Creation_empreintes_avec_surface_de_joint_complexe (PDF, 71 Ko) : Procédure lorsque la surface de joint externe n'est pas plate. Par exemple, une pièce avec encoche. Fichier pièce : Prise_alim_V6-2 (TopSolid, 103 Ko)

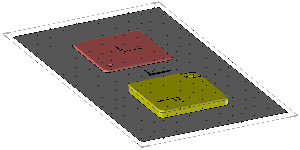

Creation_empreintes_avec_deux_pieces (PDF, 56 Ko) : Procédure adaptée lorsque l'on veut créer des blocs empreintes contenant deux pièces ou plus. Fichiers pièces : Porte_Jeton_Caddie (Zip, 59 Ko)
Pose_Arrache_carotte (Pdf, 79 Ko) : Insertion de l'arrache carotte dans le bloc empreinte PM après avoir réalisé une poche pour compenser la différence d'épaisseur. Moule_Boitier_Inferieur_V2_pose_AC.mld (Zip, 2.03 Mo)
Pose_broche_ejecteur_cote_PF (PDF, 63 Ko) : Implantation d'une broche réalisée avec un éjecteur standard dans le bloc empreinte fixe. Fichier pièce : Fichiers_depart_Moule_Boitier_Inferieur (Zip, 1.99 Mo)
Mise_en_plan_moule_TopSolid (Pdf, 64 Ko) : Création d'un plan Draft à partir d'une CAO moule TopSolid'Mold. Moule_Module_Suivi_ligne.mld (Zip, 4.81 Mo)
